弹性夹头大都已经标准化，自行设计时各部分尺寸的设计可参考表1。
（本篇选自《机械加工特色操作及实用案例》第二章第三节（四）弹性夹头的设计与计算）
表1 弹性夹头各部分尺寸的计算（单位：mm）
注：材料一般用T6A~TI0A，薄壁的可用9SiCr，大型的可用15CrA、12CrNi3A。
（一）弹性夹头计算
弹性夹头夹紧力的计算可参考表2。

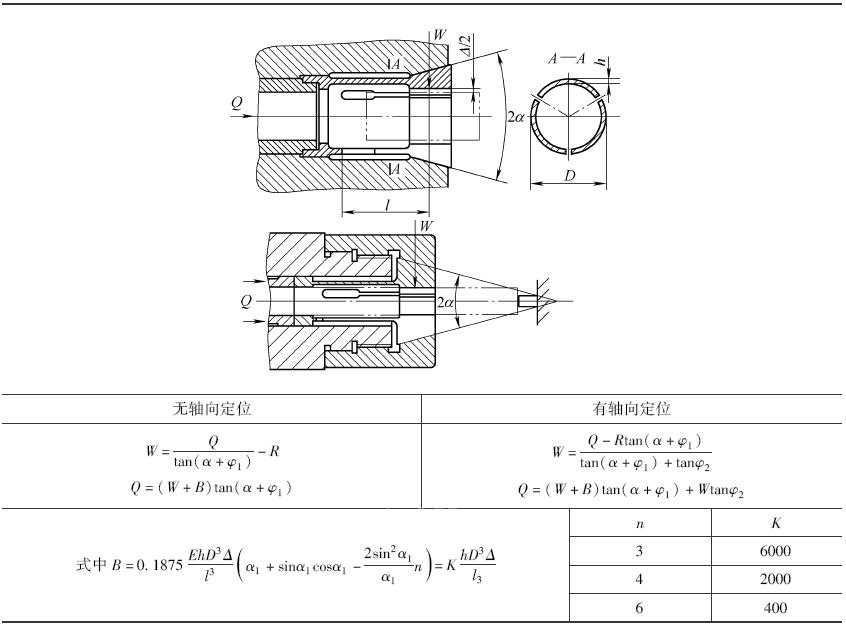

表2 弹性夹头夹紧力的计算公式
表2中符号解释如下：
W——总的径向夹紧力（N）；
Q——轴向作用力（N）；
α——弹性夹爪锥角之半（°）；
φ1——夹爪与套筒间的摩擦角（°）；
φ2——夹爪与零件间的摩擦角（°）；
R——夹爪的变形阻力（N）；
D——夹头弯曲部分的外径（mm）；
h——夹爪弯曲部分的厚度（mm）；
△——夹爪与零件的径向间隙（mm）；
l——夹爪的根部至锥面中点的距离（mm）；
E——材料弹性模量（MPa）；
α1——弹性夹爪每瓣所占扇形角之半（rad）；
n——夹爪瓣数；
K——系数。
（二）弹性筒夹的材料及热处理规范
弹性筒夹的材料及热处理规范见表3。

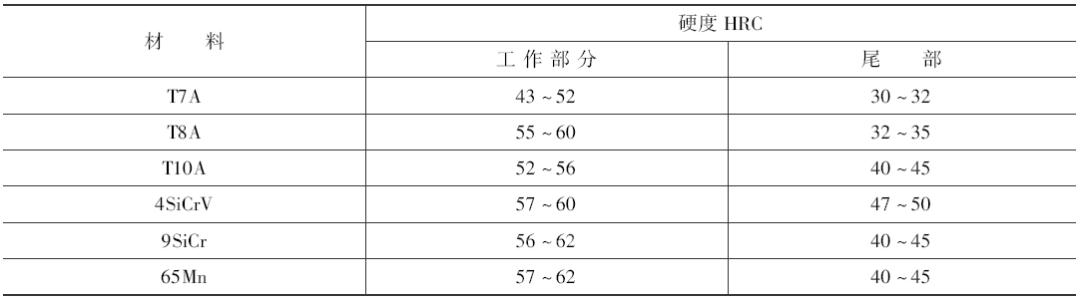

表3 弹性筒夹的材料及热处理规范
